Описание
-
Артикул 10217122
-
Производитель Contracor
-
Мощность, кВт 0,7
-
Напряжение, В 380
-
Модель фильтроэлемента DC-550

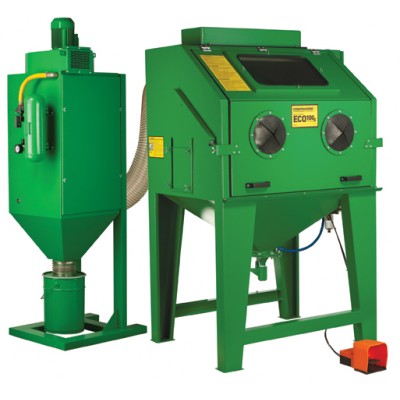

Абразивоструйная камера Contracor ECO-100SL - обеспечивает условия для эффективной абразивоструйной обработки при поддержании чистоты окружающей рабочей зоны. Производительность абразивоструйных кабин зависит от размера сопла, мощности компрессора, рабочего давления, типа и размера абразива и расстояния от сопла до очищаемой поверхности. Профессиональные модели с повышенной функциональностью, предназначены для промышленной эксплуатации при средних и больших объёмах работ. Кабины серии SL поставляются в комплектации с отдельно установленной фильтр-камерой DC-550 или DC-750 включая более производительный вентилятор, систему автоматической очистки фильтрующего элемента, увеличенный размер фильтрующего элемента а также с облицовкой стен кабины.
Абразивоструйные кабины эжекторного типа включают два модуля:
1. Прочный корпус кабины, сваренный из стали.
2. Фильтр-камеру с высокоэффективным вентилятором, со сменным фильтр-патроном и импульсной очисткой.
Абразивоструйная обработка для
- удаления различных не жировых загрязнений
- сварочного града и заусенцев
- придания шероховатости
- поверхностного упрочнения
- придания декоративных свойств.
Преимущества:
- Хорошее освещение исключает появление темных зон. Лампы изолированы от рабочей зоны
- Фильтрующий элемент большой площадью задерживает 95% частиц пыли фракцией до 0,5 мкм
- Наружное смотровое стекло изготовлено из статистически нейтрального триплексного стекла
- Пневматическая система управления с большим сроком службы. Отличается повышенной надежностью в сравнении с электрической системой управления
- Встроенная проходная дверь для очистки длинномерных изделий.
Стандартная комплектация:
- Кабина поставляется в готовом к работе виде
- Цельнометаллическая сварная кабина с установленной на бункере системой формирования абразивовоздушной смеси
- Дозатор абразива
- Перчатки RGS-600 не требующие крепежа к кабине
- Пневматическая система управления
- Пускоостановочная педаль
- Фильтр воздушной линии с ручным сбросом конденсата
- Отдельно стоящая фильтр-камера DC-370 с ручной очисткой фильтрующего элемента
- Фильтрующий элемент
- Вакуумный рукав
- Автоматическая таймерная система импульсной очистки фильтрующего элемента
- Отдельно установленная фильтр-камера DC-550 или DC-750.
|
|
|
Облицовка стен кабины |
||
|
Автоматическая импульсная система очистки фильтрующего элемента. |
||
|
Отдельно установленная фильтр-камера DC-550/750 |
Принцип действия:
При включенной подаче воздуха и закрытых дверях абразивоструйной кабины процесс очистки может быть запущен нажатием педали. При полном нажатии педали производится подача воздуха через абразивоструйный пистолет GX. Воздух, проходящий через пистолет, захватывает абразив в смесительную камеру пескоструйного пистолета. Абразив смешивается с воздухом и выбрасывается из сопла. После соударения с очищаемой поверхностью абразив, вместе с мелкими частицами с этой поверхности, пылью и другими побочными продуктами, образующимися при абразивоструйной обработке, падают через сито в бункер кабины. Дозатор абразива, установленный на бункер, позволяет точно регулировать насыщенность абразивовоздушной смеси. При отпускании педали процесс обработки прекращается. Фильтр патрон очищается путем отпирания крана для подачи воздуха в обратном направлении на высокой скорости. Обратно направленный воздух отрывает пыль накопившуюся на поверхности фильтр-патрона. Частицы пыли отделяются от фильтр-патрон и падают в пылесборник для последующей утилизации. Автоматическая импульсная очистка, устанавливаемая на спец. Модели, позволяет очищать фильтр-патрон автоматически за счет установленного таймера и автоматического пневмоклапана.
 |
Компоненты абразивоструйной камеры: 1. AirFlex-19, Рукав сжатого воздуха 19x28 мм, 1 м 2. Пневмоклапан импульсный 3/4” 3. Таймер управления имп. пневмоклапанном 4. Регулятор давления линии очистки выходного воздуш- ного фильтра 1/4”, регул.0.5--10 бар 5. Манометр 1/8” (в резиновой оболочке) 6. Ресивер импульсной очистки фильтра 7. Стойка фильтр камеры для DC-550 и DC-750 8. Фильтр патронный 10 м² (для DC-550) 9. Фильтр патронный 15 м² (для DC-750) 10. Электромотор 0,55 кВт для DC-550 11. Электромотор 0,75 кВт для DC-750 12. Лопатка вентилятора для DC-550/750 Внутренние размеры (ШxГxВ), мм - 950x720x760 Наружные габариты (ШxГxВ), мм - 1150x880x1760 Наружные габариты фильтр-камеры (ШxГxВ), мм - 570x760x1800 |
||||
