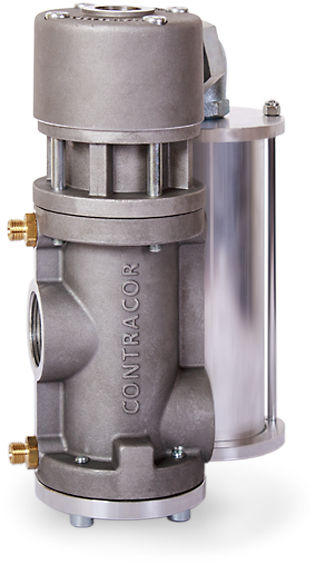

Блок дистанционного управления Contracor RCV 1 1/4"
Описание
-
Артикул 10110870
-
Производитель Contracor
Блок дистанционного управления Contracor RCV 1 1/4" - применяется для управления подачей сжатого воздуха в аппарат с одновременным управлением функцией стравливания воздуха из аппарата.
Особенности конструкции
Основные функции управления работают одновременно при нажатии или отжатии рабочим-пескоструйщиком DMH пульта дистанционного управления. Стравливание воздуха из бака аппарата происходит через глушитель который входит в комплект поставки.
Принцип действия
Блок дистанционного управления состоит из блока клапанного и глушителя. Блок клапанный состоит из 2 частей: нижняя обеспечивает подачу/перекрытие сжатого воздуха к аппарату, верхняя часть обеспечивает герметизацию/разгерметизацию аппарата. Блок дистанционного управления подлежит монтажу на абразивоструйный аппарат в составе системы дистанционного управления совместно с фильтром-вла- гомаслоотделителем CAF-3, пультом DMH, и рукавом Twinline.
 |
|
Компоненты блока дистанционного управления Contracor RCV 1. Корпус нижнего клапана 2. Уплотнитель 3. Корпус верхнего клапана 4. Поршень 5. Уплотнительное кольцо 6. Крышка нижняя 7. Крышка верхняя 8. Шайба резиновая 10. Поршень 11. Уплотнитель 13. Поршень 14. Болт 15-16. Болт 17. Пробка 18. Ниппель 19. Корпус 20. Крышка верхняя 21. Крышка нижняя 22. Шпилька 23. Основание глушителя 24. Сетка 25. Гайка 26. Глушитель в сборе 27. Соединение угловое 28. Блок клапанный |
