Описание
-
Артикул 10110850
-
Производитель Contracor

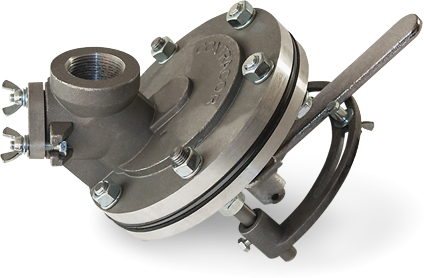

Расходный клапан Contracor FSV - предназначен для точной дозировки абразива в поток сжатого воздуха на выходе абразивоструйного аппарата. Конструкция клапана FSV с углом наклона 45° позволяет обеспечить равномерную воздушно-абразивную смесь. Долговечные регулировочные диски клапана позволяют осуществлять точную дозировку количества абразива. Сервисное окно позволяет при необходимости прочистить клапан от засорения. Contracor клапан-дозатор абразива FSV предназначен для работы с минеральными абразивами (шлаками).
|
Принцип действия: Клапан-дозатор абразива FSV является затвором шиберного типа, служащим для регулировки подачи легких абразивных материалов. Регулировка дозирования абразивных материалов в дозаторе происходит за счет перемещения рукоятки (1), которая уменьшает или увеличивает проходное отверстие (2) между дисками, установленными внутри затвора с минимальным зазором, регулируемым прижимной пружиной. Абразивные материалы, такие как купершлак, никельшлак, электрокорунд прекрасно подходят для использования данного вентиля |
|
 |
 |
|
Компоненты расходного клапана Contracor FSV: 1. Верхняя часть корпуса 2. Нижняя часть корпуса 3. Диск 4. Прокладка резиновая 8. Шпилька 9. Гайка 10. Болт 11. Направляющая 12. Ручка регулирующая 13. Сальник 14. Пружина нажимная 15. Болт 16. Втулка 17. Болт 18. Шайба 19. Винт центровочный 20. Уплотнение 21. Люк смотровой 22. Кольцо уплотнительное 23. Кольцо уплотнительное 24. Болт 25. Штифт 26. Шибер 28. Шайба |
