Устройство для быспылевой очистки Contracor Educt-O-Matic
Описание
-
Артикул 10112800
-
Производитель Contracor
Устройство для быспылевой очистки Contracor Educt-O-Matic - мобильное устройство замкнутого цикла, потребляет небольшое количество сжатого воздуха от 2,5 м3/мин при давлении 6 бар. Оператор производит запуск устройства при помощи эргономичной ручки, которая не вызывает усталость. При неполном нажатии на ручку начинается процесс отсоса абразива и пыли, при полном нажатии на ручку начинается процесс абразиво- струйной очистки. Компактный конический бункер заправляется абразивом для работы. Сжатый воздух подхватывает абразив из бункера и выносит его к соплу, там абразив смешивается с основным потоком воздуха и выносится через сопло.
Для проведения абразивоструйных работ необходимо использовать металлическую дробь фракцией 0,15 мм– 0,40 мм. Для улавливания абразива на неровных поверхностях в комплекте имеются специальные фигурные насадки, которые позволяют создавать разряжение. Абразив возвращается назад в бункер для повторного использования, а пыль отправляется в фильтр-мешок. EDUCT-O-MATIC за один проход очищает полосу шириной 30 мм. После прекращения абразивоструйной очистки оператор должен не полностью отпустить ручку, а удерживать ее в промежуточном положении около 2-3 х секунд, чтобы полностью произошел отсос пыли и абразива с очищаемой поверхности. Полное отпускание ручки остановит вакуумный отсос.
Устройство EDUCT-O-MATIC предназначено для работы со стальной колотой дробью. Хлопковый мешок задерживает вредную для здоровья пыль.
Принцип работы
Когда клапан двойного действия полностью открыт, сжатый воздух, поступающий в установку, разделяется на два потока. Один поток направляется по воздушному патрубку к рабочей воздушной форсунке. В том месте, где сжатый воздух выходит из воздушной форсунки, происходит разряжение. Благодаря этому из бункера производится забор абразива, который по рукаву поступает в абразивоструйную головку, там подхватыва- ется основным воздушным потоком и через сопло выбрасывается для соударения с очищаемой поверхностью. Второй воздушный поток проходит по воздушному каналу внутри корпуса установки к форсунке, создающей разряжение для регенерации абразива. В процессе работы в области вокруг раструба внутри улавливающей насадки поддерживается разряжение воздуха. Абразив, пыль и инородные частицы засасываются в полость между раструбом и улавливающей насадкой. В разделительной камере происходит отделение абразива и инородных частиц от мелкой пыли. Абразив, пройдя через сито, ссыпается в бункер для повторного использования, а крупные инородные частицы задерживаются ситом и в дальнейшем утилизируются. Пыль транспортируется потоком воздуха в фильтр-мешок.

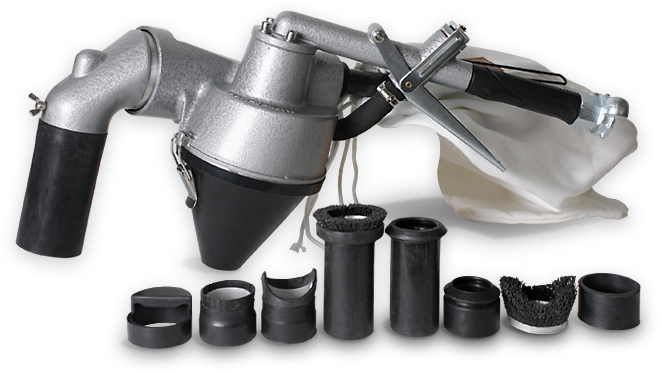

Стандартный набор поставки:
- Устройство Educt-O-Matic
- 6 вакуумных насадок
- Фильтр-мешок
Компоненты устройства для быспылевой очистки Contracor Educt-O-Matic
|
1. Головка абразивоструйная 2. Корпус 3. Коллектор воздушный 4. Бункер для абразива 5. Труба фильтр-мешка 6. Фильтр-мешок 7. Фитинг с вертлюгом 8,9. Кольцо уплотнительное 10. Клапан пусковой двойного действия (в сборе) 11. Ручка запуска/остановки 12. Шайба стопорная 13. Штифт 14. Рукав забора абразива 15. Сито с экраном в сборе 16. Рукоятка 17. Ниппель 18. Соединение байонетное KIG 1/2" 19. Уплотнитель для SKG 19/25 20. Винт 21. Шайба 22. Винт стопорный трубы фильтр-мешка |
|
23. Винт стопорный сопла абразивоструйного 24. Хомут 25. Рукав воздушный 26. Соединитель 27. Ниппель головки абразивоструйной 28. Кольцо уплотнительное 29. Застежка 30. Уплотнитель 31. Форсунка воздушная рабочая 32. Сопло абразивоструйное 33. Насадка улавливающая стандартная 34. Насадка улавливающая со сменными наконечниками 35. Наконечник «Щетка круглая» 36. Наконечник «Наружный угол» 37. Наконечник «Внутренний угол» 38. Наконечник «Плоскостной» 39. Заглушка 40. Насадка улавливающая для сменных щетинных наконеч- ников 41. Наконечник щетинный «Щетка круглая» 42. Наконечник щетинный «Внутренний угол |
 |
||
